(GD&T) Pozisyon Toleransı Nedir?

Pozisyon Toleransı Nedir?

Gerçek Pozisyon (True Position), bir parçanın geometrik özelliklerinin ideal ya da tasarımda belirtilen konumunu ifade eden bir kavramdır. Mühendislikte, özellikle Geometrik Boyutlandırma ve Toleranslandırma (GD&T) standartlarında kullanılan bu terim, bir noktanın, deliğin, eksenin veya yüzeyin tasarımda öngörülen “kusursuz” yerini tanımlar.

Pozisyon Toleransı (Position Tolerance) ise bu ideal konuma ilişkin kabul edilebilir sapma aralığını belirler. Gerçek dünyada hiçbir üretim tamamen hatasız değildir; bu nedenle parçalar, ideal tasarımdan belirli bir sapma ile üretilir. Pozisyon toleransı, bir özelliğin ideal pozisyonundan ne kadar uzaklaşabileceğini matematiksel ve fiziksel olarak tanımlayan bir sınırdır. Bu tolerans, parçaların işlevselliği koruyacak şekilde üretilmesini sağlarken, üretimdeki hataları minimize etmeye de yardımcı olur.

Neden Önemlidir?

Gerçek pozisyon ve pozisyon toleransı, parçaların üretimde birbirleriyle uyumlu olmasını ve montaj sırasında işlevlerini yerine getirebilmesini garanti etmek için son derece önemlidir. Özellikle otomotiv, havacılık, tıbbi cihazlar ve hassas mühendislik gibi alanlarda, bileşenlerin doğru hizalanması ve çalışması kritik rol oynar. Eğer bir delik, eksen veya yüzey tasarımda belirtilen yerinde değilse, montaj hataları, işlev bozukluğu ve hatta güvenlik sorunları meydana gelebilir.

Örneğin, bir makinede kullanılan bir dişli kutusunun montajında deliklerin yanlış yerleştirilmesi, dişlilerin doğru şekilde hizalanmamasına ve bu da mekanik arızalara neden olabilir. Pozisyon toleransı sayesinde bu tür sorunlar önlenebilir ve maliyetli hatalar en aza indirgenir.


Pozisyon Toleransı Nasıl Tanımlanır?

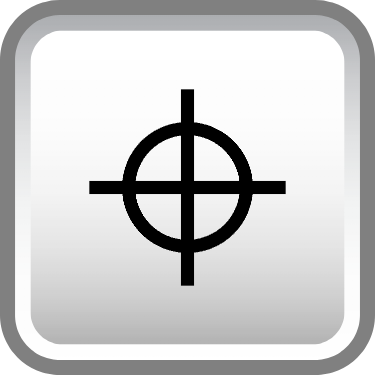

Pozisyon toleransı genellikle GD&T standartlarında bir kontrol çerçevesi (feature control frame) ile gösterilir. Bu çerçeve, bir özelliğin ideal konuma ne kadar yakın olması gerektiğini belirler. Kontrol çerçevesinde şu bilgiler bulunur:

  1. Tolerans Değeri: Pozisyon sapmasının izin verilen maksimum değeri.
  2. Referans Datums (Referans Noktaları): Parçanın hangi geometrik referanslara göre değerlendirileceği.
  3. Tolerans Bölgesi: Pozisyon toleransının sınırlarını tanımlayan bölge.

Pozisyon toleransı genellikle iki tür tolerans bölgesiyle ifade edilir:

  • Silindirik Tolerans Bölgesi: Bir deliğin ekseni veya bir yüzeyin geometrisi için, belirli bir çap içindeki sapma toleransını ifade eder.
  • Dikdörtgen veya Düzlemsel Tolerans Bölgesi: Genellikle yüzeylerin doğruluğunu ölçmek için kullanılır.

Pozisyon Toleransının Hesaplanması

Pozisyon toleransı hesaplanırken, bir deliğin veya özelliğin gerçek ölçülen konumunun ideal pozisyonla ne kadar sapma gösterdiği belirlenir. Bu hesaplama genellikle aşağıdaki yöntemlerle yapılır:

  1. Teorik Kusursuz Konumun Belirlenmesi: CAD tasarımı veya teknik çizimlerde belirtilen ideal konum esas alınır.
  2. Gerçek Konumun Ölçülmesi: Koordinat Ölçüm Makineleri (CMM) veya optik ölçüm cihazlarıyla ölçüm yapılır.
  3. Sapmanın Değerlendirilmesi: Gerçek pozisyon ile teorik pozisyon arasındaki fark, pozisyon toleransı sınırlarına uygun olup olmadığına göre değerlendirilir.

Formül olarak, pozisyon sapması şu şekilde ifade edilir:Gerc\cek Pozisyon=(Xo¨lc\cu¨len−Xideal)2+(Yo¨lc\cu¨len−Yideal)2Gerçek \, Pozisyon = \sqrt{(X_{ölçülen} – X_{ideal})^2 + (Y_{ölçülen} – Y_{ideal})^2}Gerc\c​ekPozisyon=(Xo¨lc\c​u¨len​−Xideal​)2+(Yo¨lc\c​u¨len​−Yideal​)2​

Burada, XXX ve YYY koordinatları, deliğin ideal ve ölçülen pozisyonlarını temsil eder.


Örnek

Bir teknik çizimde, bir deliğin ideal pozisyonu bir koordinat sistemi üzerinden (10, 20) olarak belirtilmiş olsun. Tolerans çerçevesinde, pozisyon toleransı çapı 0.5 mm olan bir silindirik bölge tanımlanmışsa, bu delik ideal pozisyondan en fazla 0.25 mm sapabilir. Gerçek ölçüm sonucunda delik pozisyonu (10.2, 20.1) olarak tespit edilmişse, bu pozisyonun tolerans sınırında olduğu görülebilir.


Avantajları

  1. Fonksiyonel Uyum: Parçaların doğru şekilde monte edilmesini sağlar.
  2. Kalite Kontrol: Üretim süreçlerinde ölçüm ve denetimi kolaylaştırır.
  3. Maliyet Azaltma: Hatalı parçaların üretilmesini önler.
  4. Karmaşık Geometri Yönetimi: Hassas ve karmaşık geometrilerin kontrolünü mümkün kılar.

Sonuç

Gerçek pozisyon ve pozisyon toleransı, mühendislik ve üretim süreçlerinin temel unsurlarındandır. Bu kavramlar, bir parçanın işlevsel ve tasarım gerekliliklerine uygun olarak üretilmesini sağlar. Doğru uygulama ile kalite, güvenilirlik ve üretim verimliliği artırılabilir. Modern üretim teknolojileri ve ölçüm cihazları sayesinde bu toleransların yönetimi daha hassas ve güvenilir hale gelmiştir.
